Linux内核架构浅谈31-Linux内存管理概述：物理内存与虚拟内存的映射关系

1. 引言：内存管理的核心价值

内存是计算机系统中连接CPU与存储设备的关键桥梁——CPU只能直接访问内存中的数据，而内存的容量与访问效率直接决定系统性能。在Linux系统中，内存管理的核心挑战源于两个矛盾：一是“物理内存有限性”与“应用内存需求增长”的矛盾（如多进程并发时，物理内存无法同时容纳所有进程的内存数据）；二是“硬件地址直接访问”与“系统安全性、灵活性”的矛盾（如进程直接使用物理地址会导致地址冲突与数据泄露）。

为解决这些矛盾，Linux引入“虚拟内存”机制，构建了“物理内存-虚拟内存”的双层映射体系：应用程序访问的是“虚拟地址”，内核通过硬件（MMU，内存管理单元）与软件（页表）将虚拟地址转换为物理地址，最终实现数据访问。这种设计不仅突破了物理内存容量限制（通过swap分区实现内存扩充），还实现了进程地址空间隔离（每个进程拥有独立虚拟地址空间），成为Linux内存管理的基石。本文将从物理内存与虚拟内存的基础概念出发，拆解两者的映射原理、实现组件与转换流程，并结合实践工具展示映射关系的实际状态。

关键背景：内存管理的演进

早期操作系统直接使用物理地址访问内存，存在“地址冲突”“内存利用率低”等问题。1960年代虚拟内存技术诞生，1990年代Linux 1.0版本引入完整虚拟内存支持，2.6版本后通过“伙伴系统”“slab分配器”“页缓存”等优化，形成当前高效、稳定的内存管理体系。虚拟内存已成为现代操作系统（Windows、macOS、Linux）的标配技术。

2. 基础概念：物理内存与虚拟内存的本质差异

要理解两者的映射关系，需先明确物理内存与虚拟内存的定义、特性与核心作用——两者在“地址范围”“所有权”“访问方式”上存在本质差异，共同构成Linux内存管理的双层结构。

2.1 物理内存：CPU可直接访问的硬件资源

物理内存（Physical Memory）是计算机硬件提供的实际内存模块（如DDR4、DDR5内存条），其核心特性如下：

• 地址范围固定：物理内存的地址由硬件决定，范围从0到“物理内存总容量-1”（如8GB物理内存的地址范围是0x00000000~0x1FFFFFFFF）；
• 系统全局共享：所有进程与内核共享物理内存，若直接访问会导致地址冲突（如进程A写入0x1000地址，会覆盖进程B在该地址的数据）；
• CPU直接访问：CPU通过物理地址可直接读取/写入物理内存数据，无需中间转换，访问延迟低（通常为几十纳秒）；
• 容量有限：物理内存容量由硬件配置决定（如8GB、16GB、64GB），无法动态扩充（需通过硬件升级或swap分区间接扩充）。

Linux内核通过“页帧（Page Frame）”管理物理内存——将物理内存划分为大小固定的“页帧”（默认4KB，可配置为2MB、1GB），每个页帧对应一个struct page结构体（记录页帧的状态、所有者、引用计数等）。例如，8GB物理内存（8×1024×1024×1024字节）按4KB页帧划分，共包含2,097,152个页帧（8GB / 4KB = 2¹¹ × 2¹⁰ = 2²¹）。

可通过free命令查看系统物理内存使用情况：

# 查看物理内存与swap分区使用情况
free -h
# 输出示例：
#               total        used        free      shared  buff/cache   available
# Mem:           15Gi       2.3Gi        10Gi       128Mi       2.7Gi        12Gi
# Swap:          15Gi          0B        15Gi

输出中“Mem”对应物理内存，“Swap”对应swap分区（用于扩充虚拟内存的磁盘空间），“used”为已使用物理内存，“available”为可分配的物理内存（含空闲内存与可回收缓存）。

2.2 虚拟内存：进程专属的抽象地址空间

虚拟内存（Virtual Memory）是内核通过软件构建的“抽象地址空间”，每个进程拥有独立的虚拟内存空间，核心特性如下：

• 地址范围独立：64位Linux系统中，每个进程的虚拟地址空间范围为0x0000000000000000~0xFFFFFFFFFFFFFFFF（共16EB），但实际仅部分地址被映射到物理内存；
• 进程私有隔离：不同进程的相同虚拟地址对应不同物理地址（如进程A的0x1000与进程B的0x1000映射到不同页帧），实现地址空间隔离，避免数据泄露；
• 需转换访问：CPU无法直接访问虚拟地址，需通过MMU与页表将虚拟地址转换为物理地址后，才能访问物理内存；
• 容量突破限制：虚拟内存容量 = 物理内存容量 + swap分区容量（如8GB物理内存+8GB swap，虚拟内存总容量为16GB），可满足大内存应用需求。

64位Linux系统的虚拟地址空间划分为“用户空间”与“内核空间”，以x86-64架构为例：

32位与64位的差异

32位Linux系统的虚拟地址空间总容量为4GB，默认划分为“用户空间3GB+内核空间1GB”，存在物理内存容量限制（最大支持4GB物理内存）；64位系统通过大地址空间突破这一限制，可支持TB级物理内存与EB级虚拟内存，是服务器与高性能计算场景的首选。

2.3 核心差异对比：从地址到访问的全方位不同

物理内存与虚拟内存的差异体现在多个维度，这些差异决定了两者的协作方式与映射必要性：

3. 实现组件：MMU与页表——映射的“硬件与软件核心”

物理内存与虚拟内存的映射无法直接实现，需依赖“硬件组件（MMU）”与“软件组件（页表）”的协同：MMU负责硬件层面的地址转换，页表负责存储虚拟地址到物理地址的映射关系，两者共同构成映射的技术基础。

3.1 MMU：地址转换的硬件加速器

MMU（Memory Management Unit，内存管理单元）是CPU内部的硬件模块，其核心功能是“将虚拟地址转换为物理地址”，并提供内存访问权限检查（如读/写/执行权限）。MMU的工作流程如下：

1. CPU执行指令时，生成虚拟地址（如mov eax, [0x12345678]中的0x12345678）；
2. CPU将虚拟地址发送给MMU，同时传递访问类型（如读、写）；
3. MMU从“页表基地址寄存器（如x86的CR3）”中获取当前进程的页表基地址；
4. MMU根据页表基地址与虚拟地址，查询页表，获取对应的物理地址；
5. MMU检查当前访问类型是否符合页表中设置的权限（如虚拟地址是否允许写操作）；
6. 若权限允许，MMU将物理地址发送给内存控制器，完成数据访问；若权限不允许或地址未映射，MMU触发“页错误（Page Fault）”中断，由内核处理。

MMU的核心优势是“硬件加速”——地址转换与权限检查由硬件并行执行，耗时仅几个时钟周期，远快于软件转换。现代CPU的MMU还支持“TLB（Translation Lookaside Buffer）”缓存——将近期使用的虚拟地址-物理地址映射关系缓存到TLB中，避免每次转换都查询页表，进一步提升转换效率（TLB命中率通常可达90%以上）。

TLB的作用与影响

TLB是MMU中的高速缓存，容量通常为几十KB到几MB（如Intel i7 CPU的TLB容量约为1MB）。当CPU访问虚拟地址时，MMU先查询TLB：若命中（存在映射），直接获取物理地址；若未命中，查询页表并更新TLB。TLB失效（未命中）会导致“TLB Miss”，增加地址转换延迟（通常为几十到几百个时钟周期），因此Linux内核会通过“页大小优化”“地址空间布局优化”减少TLB Miss。

3.2 页表：存储映射关系的软件结构

页表（Page Table）是内核维护的软件数据结构，用于存储“虚拟页（Virtual Page）”到“物理页帧（Physical Page Frame）”的映射关系。为解决“单级页表占用内存过大”的问题，Linux采用“多级页表”设计，64位系统默认使用“四级页表”，32位系统使用“两级页表”。

64位Linux系统的四级页表由以下四个层级构成，每个层级对应虚拟地址的一段“索引位”，共同定位物理页帧：

• PGD（Page Global Directory，页全局目录）：最高层级页表，每个进程有一个PGD，存储指向PUD的指针；虚拟地址的高9位作为PGD索引；
• PUD（Page Upper Directory，页上级目录）：中间层级页表，存储指向PMD的指针；虚拟地址的次高9位作为PUD索引；
• PMD（Page Middle Directory，页中间目录）：中间层级页表，存储指向PTE的指针；虚拟地址的中间9位作为PMD索引；
• PTE（Page Table Entry，页表项）：最低层级页表，存储虚拟页到物理页帧的映射关系（物理页帧号、权限位、状态位等）；虚拟地址的低12位作为页内偏移（对应4KB页大小，2¹²=4096）。

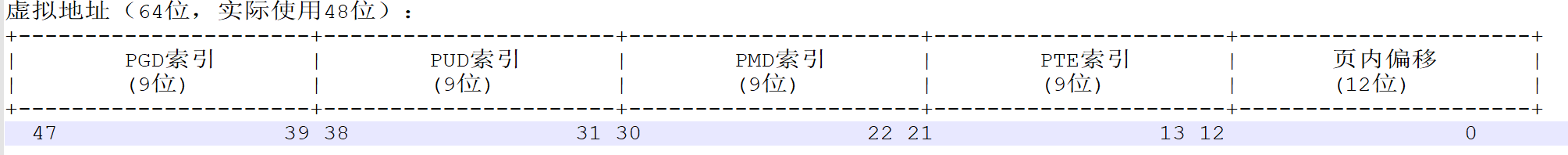

64位虚拟地址的四级页表拆分示例（以x86-64架构为例）：

虚拟地址（64位，实际使用48位）：
+----------------------+----------------------+----------------------+----------------------+----------------------+
|        PGD索引       |        PUD索引       |        PMD索引       |        PTE索引       |       页内偏移       |
|        (9位)         |        (9位)         |        (9位)         |        (9位)         |       (12位)         |
+----------------------+----------------------+----------------------+----------------------+----------------------+
  47                 39 38                 31 30                 22 21                 13 12                  0

这种拆分方式的优势是“按需分配页表”——仅当进程使用某段虚拟地址时，才创建对应的PUD、PMD、PTE页表项，大幅减少页表占用的物理内存。例如，一个进程仅使用1GB虚拟内存，对应的页表仅占用几十MB物理内存，而非单级页表的GB级占用。

PTE（页表项）是页表的最小单位，存储单个虚拟页的映射信息，64位系统中PTE大小为8字节（64位），核心字段包括：

struct pte_t {  // 简化版PTE结构
    unsigned long pfn:52;    // 物理页帧号（52位，支持4PB物理内存）
    unsigned long dirty:1;   // 脏页标记（1=页已被修改，需写回磁盘）
    unsigned long accessed:1;// 访问标记（1=页已被访问，用于LRU页面回收）
    unsigned long present:1; // 存在标记（1=虚拟页已映射到物理页帧）
    unsigned long rw:1;      // 读写权限（1=可写，0=只读）
    unsigned long user:1;    // 用户态访问权限（1=允许用户态访问）
    unsigned long exec:1;    // 执行权限（1=允许执行页内代码）
    unsigned long cow:1;     // 写时复制标记（1=页为COW共享页）
    unsigned long reserved:6;// 保留位（用于未来扩展）
};

关键字段解读：

• pfn（Page Frame Number）：物理页帧的编号，通过pfn << PAGE_SHIFT（PAGE_SHIFT=12，对应4KB页）可计算出物理地址；
• present：若为0，表示虚拟页未映射到物理页帧（可能在swap分区或未分配），访问时会触发“页错误”；
• dirty：若为1，表示虚拟页对应的物理页帧已被修改（脏页），页面回收时需将数据写回磁盘（如swap分区、文件系统）；
• cow：若为1，表示虚拟页是“写时复制（COW）”共享页（如fork创建子进程时的共享页），写操作会触发页错误，执行页拷贝。

Linux内核通过以下机制创建与维护页表：

1. 进程创建时：调用fork()创建子进程时，内核为子进程分配新的PGD，通过COW机制共享父进程的PUD、PMD、PTE，避免全量拷贝；
2. 虚拟内存分配时：进程调用malloc()（底层调用mmap()）分配虚拟内存时，内核创建对应的PUD、PMD、PTE页表项，标记present=0（未映射物理页帧）；
3. 页错误处理时：当进程访问未映射的虚拟地址（present=0），触发页错误，内核分配物理页帧，更新PTE的pfn与present=1，完成映射；
4. 进程退出时：进程调用exit()终止时，内核递归释放PGD、PUD、PMD、PTE页表项，回收占用的物理内存。

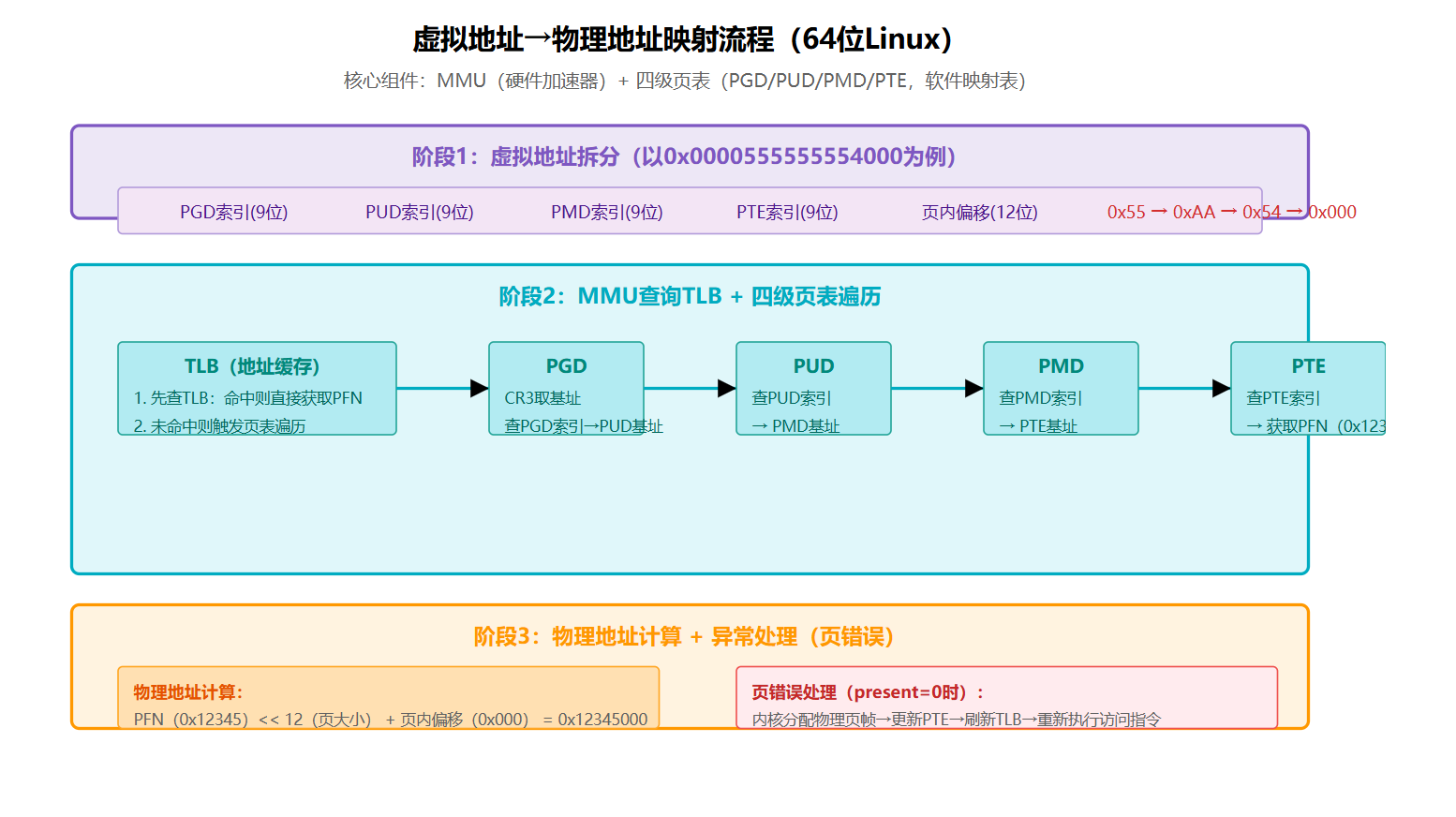

4. 转换流程：虚拟地址到物理地址的完整链路

当进程访问虚拟地址时，Linux通过“MMU+四级页表”完成地址转换，整个流程可分为“TLB查询→四级页表遍历→物理地址计算→数据访问”四个阶段，若出现页错误，还需执行“页错误处理”流程。

4.1 正常流程：TLB命中与四级页表遍历

以64位系统访问虚拟地址0x0000555555554000（进程代码段地址）为例，正常转换流程如下：

1. 阶段1：虚拟地址拆分：将64位虚拟地址（实际48位）拆分为PGD索引、PUD索引、PMD索引、PTE索引与页内偏移：

   虚拟地址：0x0000555555554000（48位表示为0x555555554000）
   拆分结果：
   - PGD索引：0x555555554000 >> 39 = 0x2A（9位）
   - PUD索引：(0x555555554000 >> 30) & 0x1FF = 0x55（9位）
   - PMD索引：(0x555555554000 >> 21) & 0x1FF = 0xAA（9位）
   - PTE索引：(0x555555554000 >> 12) & 0x1FF = 0x54（9位）
   - 页内偏移：0x555555554000 & 0xFFF = 0x000（12位）

2. 阶段2：TLB查询：MMU根据完整虚拟地址查询TLB，若命中（存在该虚拟地址的映射），直接获取对应的物理页帧号（PFN），跳至阶段5；若未命中，执行阶段3-4的页表遍历；
3. 阶段3：四级页表遍历：
   • 1. 从CR3寄存器获取当前进程的PGD基地址，用PGD索引（0x2A）查询PGD表，获取PUD的基地址；
   • 2. 用PUD索引（0x55）查询PUD表，获取PMD的基地址；
   • 3. 用PMD索引（0xAA）查询PMD表，获取PTE的基地址；
   • 4. 用PTE索引（0x54）查询PTE表，获取PTE项（含PFN=0x12345）。
4. 阶段4：权限检查：MMU检查PTE的权限位：present=1（已映射）、rw=1（可写）、exec=1（可执行），当前访问（读代码）符合权限；
5. 阶段5：物理地址计算：物理地址 = PFN << PAGE_SHIFT + 页内偏移 = 0x12345 << 12 + 0x000 = 0x12345000；
6. 阶段6：数据访问：MMU将物理地址0x12345000发送给内存控制器，读取该地址的数据（代码段指令），返回给CPU，完成访问。

整个正常流程耗时约10~100个时钟周期（取决于TLB是否命中），其中TLB命中时仅需10~20个时钟周期，TLB未命中时需50~100个时钟周期（页表遍历开销）。

4.2 异常流程：页错误与映射修复

若进程访问的虚拟地址未映射到物理页帧（present=0），或访问权限不匹配（如写只读页），MMU会触发“页错误”中断（x86架构的中断号为14），由内核的do_page_fault()函数处理，修复映射关系后重新执行访问指令。

以“进程访问未映射的虚拟地址（malloc分配后首次访问）”为例，页错误处理流程如下：

1. 阶段1：触发页错误：进程访问虚拟地址0x00007ffff7a00000（malloc分配的虚拟内存），MMU查询PTE发现present=0，触发页错误中断；
2. 阶段2：中断处理跳转：CPU从用户态切换到内核态，执行页错误中断处理函数do_page_fault()；
3. 阶段3：错误原因判断：do_page_fault()通过CR2寄存器（存储触发页错误的虚拟地址）获取错误地址，检查该地址是否在进程的虚拟地址空间内：
   • 若地址不在虚拟地址空间内（如访问0xFFFFFFFFFFFFFFFF），判定为“非法地址访问”，向进程发送SIGSEGV信号，终止进程；
   • 若地址在虚拟地址空间内，判定为“合法未映射地址”，执行映射修复。
4. 阶段4：分配物理页帧：内核调用alloc_pages()（基于伙伴系统）分配一个4KB物理页帧（PFN=0x67890）；
5. 阶段5：更新PTE映射：内核找到该虚拟地址对应的PTE项，设置pfn=0x67890、present=1、rw=1（可写），完成映射修复；
6. 阶段6：更新TLB：内核调用flush_tlb_page()更新TLB，将新的映射关系加入TLB；
7. 阶段7：返回用户态：中断处理完成，CPU从内核态切换回用户态，重新执行触发页错误的指令——此时映射已修复，MMU可正常转换地址，访问成功。

页错误的类型与影响

页错误分为“良性页错误”与“恶性页错误”：良性页错误（如上述未映射地址）可通过内核修复，不影响进程运行；恶性页错误（如非法地址访问、权限不匹配）无法修复，内核会终止进程（发送SIGSEGV信号）。频繁的良性页错误（如swap分区频繁换入换出）会导致“页错误风暴”，大幅降低系统性能，需通过增加物理内存或优化内存使用规避。

5. 实践：查看映射关系的工具与方法

Linux提供多种工具与接口，可查看进程的虚拟地址空间布局、虚拟地址到物理地址的映射关系，帮助开发者调试内存问题（如内存泄漏、非法地址访问）。以下是常用的实践方法：

5.1 /proc/[pid]/maps：进程虚拟地址空间的“地图”

/proc/[pid]/maps是内核提供的虚拟文件，存储进程的虚拟地址空间布局，包括每个虚拟内存区域（VMA）的地址范围、权限、映射文件、偏移量等信息。通过该文件可直观了解进程的虚拟地址使用情况。

示例：查看PID=1234的进程虚拟地址空间布局：

# 查看PID=1234的maps文件（关键部分）
cat /proc/1234/maps | head -10
# 输出示例：
00400000-004e6000 r-xp 00000000 08:01 131072 /bin/bash  # 代码段（r-xp：读、执行、私有）
006e5000-006e6000 r--p 000e5000 08:01 131072 /bin/bash  # 只读数据段（r--p：读、私有）
006e6000-006f2000 rw-p 000e6000 08:01 131072 /bin/bash  # 可写数据段（rw-p：读、写、私有）
006f2000-00715000 rw-p 00000000 00:00 0                  # 堆（malloc分配的虚拟内存）
7ffd7b8c3000-7ffd7b8e4000 rw-p 00000000 00:00 0          # 栈（函数调用栈）
7ffd7b8e4000-7ffd7b8e6000 r--p 00000000 00:00 0          # 环境变量与命令行参数
7ffd7b8e6000-7ffd7b8e7000 r--p 00000000 00:00 0          # vdso（虚拟动态共享对象，内核提供的用户态系统调用入口）
ffff800000000000-ffff800000001000 r--p 00000000 00:00 0  # 内核空间映射（用户态不可访问）

输出字段解读：

• 00400000-004e6000：虚拟地址范围；
• r-xp：权限（r=读，w=写，x=执行，p=私有，s=共享）；
• 00000000：映射文件的偏移量（若为匿名内存，如堆、栈，偏移量为0）；
• 08:01 131072：映射文件的设备号与inode号；
• /bin/bash：映射的文件名（若为匿名内存，显示为00:00 0）。

5.2 /proc/[pid]/pagemap：虚拟地址到物理地址的“映射表”

/proc/[pid]/pagemap是二进制文件，存储进程每个虚拟页的映射信息（对应PTE项的核心字段），通过解析该文件可获取虚拟地址对应的物理页帧号（PFN），进而计算物理地址。

pagemap文件的格式为“每个虚拟页对应8字节（64位）数据”，字段含义与PTE类似，核心字段包括：

• PFN（bit 0~54）：物理页帧号（仅当bit 63为1时有效）；
• present（bit 63）：1=虚拟页已映射到物理页帧，0=未映射（在swap分区或未分配）；
• dirty（bit 55）：1=物理页帧已被修改（脏页）；
• accessed（bit 56）：1=虚拟页已被访问；
• swap（bit 0~54）：当present=0时，存储swap分区的偏移量（虚拟页在swap中的位置）。

示例：通过C语言解析pagemap，获取指定虚拟地址的物理地址：

#include <stdio.h>
#include <stdlib.h>
#include <stdint.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/mman.h>

#define PAGE_SIZE 4096
#define PAGEMAP_ENTRY 8  // pagemap每个条目8字节

// 计算虚拟地址对应的pagemap偏移量
off_t get_pagemap_offset(void *virt_addr) {
    return (off_t)((uintptr_t)virt_addr / PAGE_SIZE) * PAGEMAP_ENTRY;
}

// 获取虚拟地址对应的物理地址
uint64_t virt_to_phys(pid_t pid, void *virt_addr) {
    char pagemap_path[256];
    int fd;
    uint64_t pagemap_entry;
    off_t offset;

    // 构建pagemap文件路径
    snprintf(pagemap_path, sizeof(pagemap_path), "/proc/%d/pagemap", pid);
    fd = open(pagemap_path, O_RDONLY);
    if (fd == -1) {
        perror("open pagemap failed");
        return 0;
    }

    // 计算pagemap条目偏移量并读取
    offset = get_pagemap_offset(virt_addr);
    if (lseek(fd, offset, SEEK_SET) == -1) {
        perror("lseek failed");
        close(fd);
        return 0;
    }
    if (read(fd, &pagemap_entry, PAGEMAP_ENTRY) != PAGEMAP_ENTRY) {
        perror("read pagemap failed");
        close(fd);
        return 0;
    }

    close(fd);

    // 检查虚拟页是否已映射（bit 63为1）
    if (!(pagemap_entry & (1ULL << 63))) {
        printf("Virtual address not mapped to physical memory\n");
        return 0;
    }

    // 提取PFN，计算物理地址
    uint64_t pfn = pagemap_entry & ((1ULL << 55) - 1);
    uint64_t phys_addr = pfn * PAGE_SIZE + ((uintptr_t)virt_addr % PAGE_SIZE);

    return phys_addr;
}

int main(int argc, char *argv[]) {
    if (argc != 3) {
        fprintf(stderr, "Usage: %s <pid> <virtual_address>\n", argv[0]);
        exit(1);
    }

    pid_t pid = atoi(argv[1]);
    void *virt_addr = (void *)strtoull(argv[2], NULL, 16);  // 虚拟地址（十六进制）

    uint64_t phys_addr = virt_to_phys(pid, virt_addr);
    if (phys_addr != 0) {
        printf("Virtual address: 0x%lx -> Physical address: 0x%lx\n",
               (uintptr_t)virt_addr, phys_addr);
    }

    return 0;
}

编译并运行该程序，获取PID=1234、虚拟地址=0x0000555555554000的物理地址：

# 编译
gcc virt_to_phys.c -o virt_to_phys

# 运行（假设虚拟地址0x0000555555554000已映射）
./virt_to_phys 1234 0x0000555555554000
# 输出：Virtual address: 0x555555554000 -> Physical address: 0x12345000

5.3 dump_pages：内核态调试映射关系

若需在内核态调试映射关系（如内核模块开发），可使用内核提供的dump_pages()函数，打印指定虚拟地址的页表信息（PGD、PUD、PMD、PTE）与物理地址。

示例：内核模块中打印当前进程虚拟地址的页表信息：

#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/sched.h>
#include <linux/mm.h>

static int __init pagemap_dump_init(void) {
    struct mm_struct *mm = current->mm;  // 当前进程的内存描述符
    unsigned long virt_addr = 0x0000555555554000;  // 待查询的虚拟地址
    pgd_t *pgd;
    pud_t *pud;
    pmd_t *pmd;
    pte_t *pte;

    // 锁定mm_struct，避免并发修改
    down_read(&mm->mmap_sem);

    // 遍历四级页表
    pgd = pgd_offset(mm, virt_addr);
    if (pgd_none(*pgd) || pgd_bad(*pgd)) {
        printk(KERN_ERR "PGD not found or bad\n");
        goto out;
    }

    pud = pud_offset(pgd, virt_addr);
    if (pud_none(*pud) || pud_bad(*pud)) {
        printk(KERN_ERR "PUD not found or bad\n");
        goto out;
    }

    pmd = pmd_offset(pud, virt_addr);
    if (pmd_none(*pmd) || pmd_bad(*pmd)) {
        printk(KERN_ERR "PMD not found or bad\n");
        goto out;
    }

    pte = pte_offset_map(pmd, virt_addr);
    if (!pte_present(*pte)) {
        printk(KERN_ERR "PTE not present (not mapped)\n");
        pte_unmap(pte);
        goto out;
    }

    // 打印页表信息与物理地址
    printk(KERN_INFO "Virtual address: 0x%lx\n", virt_addr);
    printk(KERN_INFO "PGD: 0x%lx, PUD: 0x%lx, PMD: 0x%lx, PTE: 0x%lx\n",
           (unsigned long)pgd_val(*pgd),
           (unsigned long)pud_val(*pud),
           (unsigned long)pmd_val(*pmd),
           (unsigned long)pte_val(*pte));
    printk(KERN_INFO "Physical address: 0x%lx\n",
           (unsigned long)pte_pfn(*pte) * PAGE_SIZE + (virt_addr % PAGE_SIZE));

    pte_unmap(pte);
out:
    up_read(&mm->mmap_sem);
    return 0;
}

static void __exit pagemap_dump_exit(void) {
    printk(KERN_INFO "Pagemap dump module unloaded\n");
}

module_init(pagemap_dump_init);
module_exit(pagemap_dump_exit);
MODULE_LICENSE("GPL v2");
MODULE_DESCRIPTION("Kernel Pagemap Dump Module");

编译并加载该模块后，通过dmesg命令可查看页表信息与物理地址，帮助内核开发者调试页表相关问题（如页表损坏、映射错误）。

6. 总结与实践建议

本文深入解析了Linux物理内存与虚拟内存的映射关系，核心要点可总结为：

• 双层结构：物理内存是硬件资源，虚拟内存是软件抽象，两者通过“MMU+多级页表”实现映射，突破物理内存限制，实现地址空间隔离；
• 核心组件：MMU是硬件加速器，负责地址转换与权限检查；多级页表（PGD/PUD/PMD/PTE）是软件结构，存储映射关系，按需分配减少内存占用；
• 转换流程：正常流程通过TLB查询与四级页表遍历完成转换；异常流程（页错误）由内核修复映射后重新执行；
• 实践工具：/proc/[pid]/maps查看虚拟地址布局，/proc/[pid]/pagemap获取映射关系，内核模块通过pgd_offset()等函数调试页表。

基于以上知识，为Linux开发者与运维人员提供以下实践建议：

1. 避免频繁页错误：通过posix_memalign()分配对齐内存，减少TLB Miss；避免malloc小内存块后立即释放，减少页表频繁创建与销毁；
2. 监控swap使用：通过vmstat或top监控swap分区的换入（si）/换出（so）速率，若si/so长期大于0，说明物理内存不足，需增加物理内存或优化内存使用；
3. 调试内存问题：遇到“Segmentation fault”（SIGSEGV）时，通过gdb查看触发错误的虚拟地址，结合/proc/[pid]/maps判断地址是否合法，定位非法访问原因；
4. 内核开发注意事项：内核态访问用户空间虚拟地址时，需通过copy_from_user()/copy_to_user()处理页错误；内核模块操作页表时，需锁定mm_struct->mmap_sem，避免并发修改导致页表损坏。

物理内存与虚拟内存的映射关系是Linux内存管理的核心，理解这一关系不仅能帮助开发者编写更高效的内存使用代码，还能在运维中快速定位内存相关问题（如内存泄漏、页错误风暴）。随着硬件技术的发展（如DDR5内存、大页支持）与内核优化（如透明大页、内存压缩），Linux的内存映射机制将持续进化，为系统提供更高的性能与稳定性。
